Tavolo Salvaspazio
Il progetto parte dall’osservazione di un’esigenza concreta: avere un piano di lavoro ampio quando serve, ma un ingombro minimo quando non è in uso. Da qui nasce l’analisi di un tavolo trasformabile commerciale, scelto come caso studio per approfondire meccanismi, proporzioni e soluzioni costruttive.

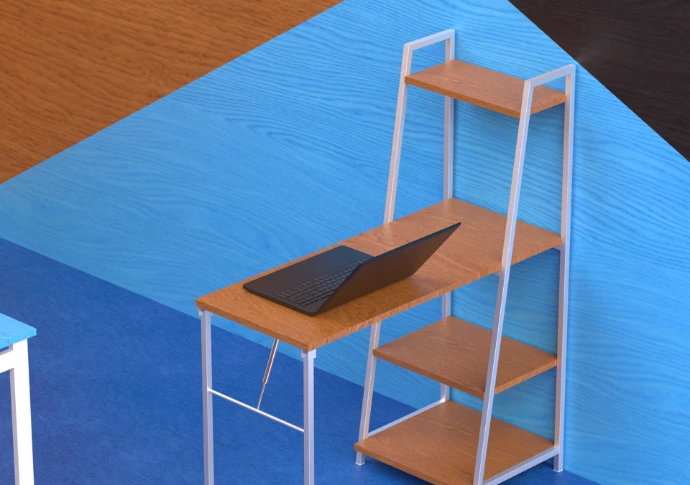

Attraverso un lavoro di reverse engineering, ogni componente è stato misurato, interpretato e tradotto in geometria CAD. Il telaio in acciaio verniciato, i ripiani in legno chiaro e la ferramenta brunita sono stati ricostruiti con attenzione ai dettagli, così come i tre elementi funzionali principali:
Ammortizzatore a gas
che controlla il movimento
Staffe a L con
doppio perno
che guidano la rotazione
Cerniera continua
che garantisce stabilità e allineamento.

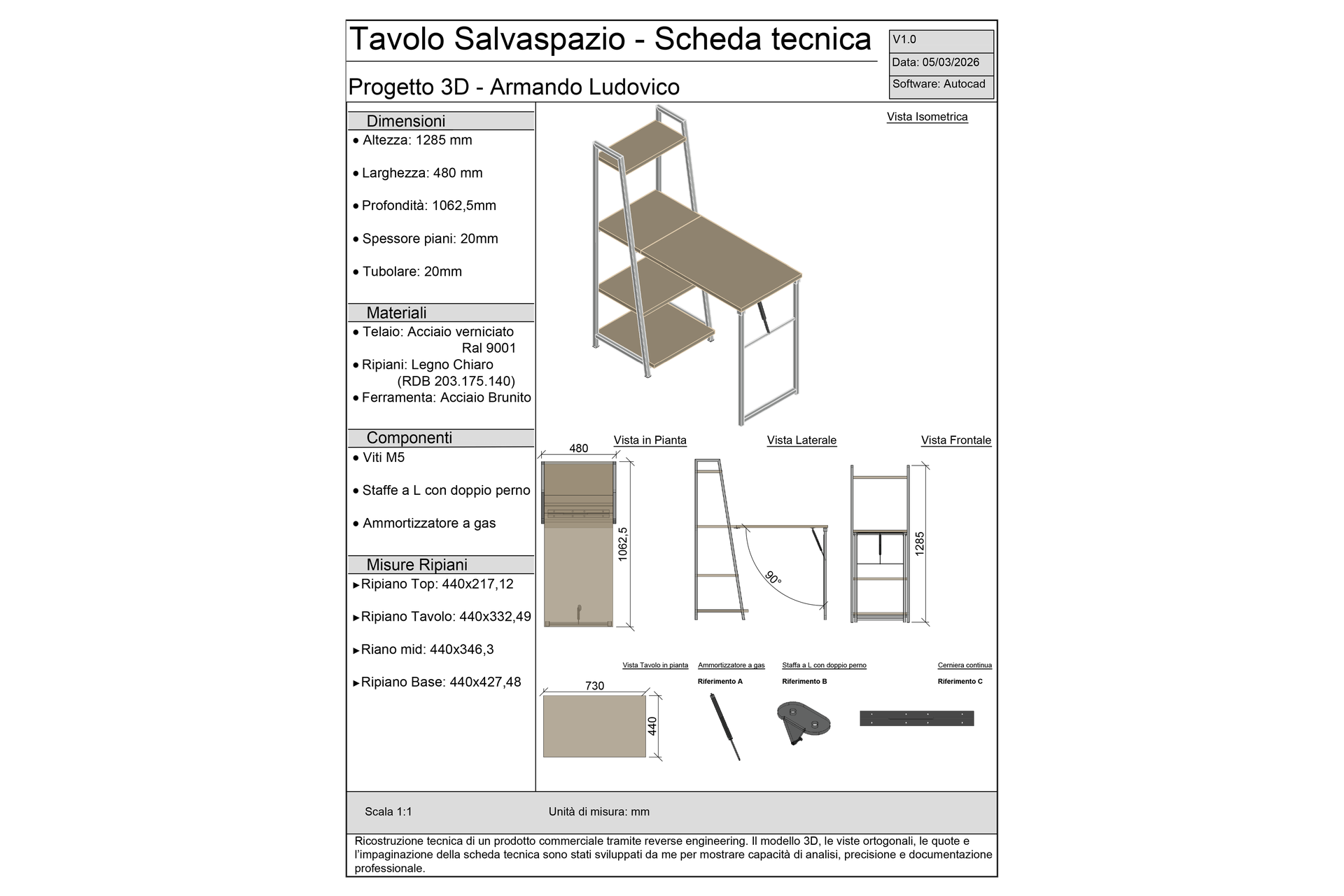

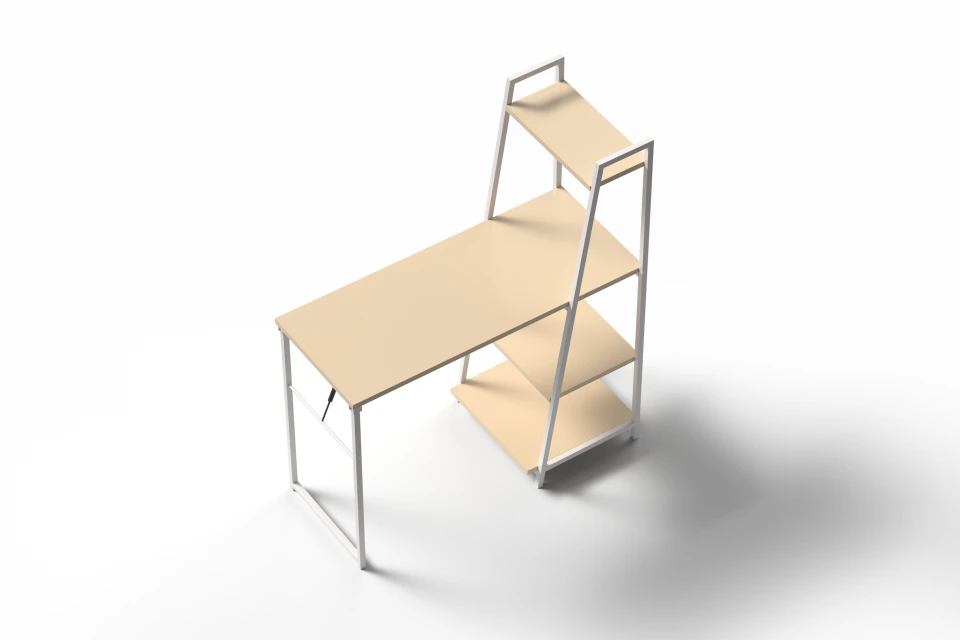

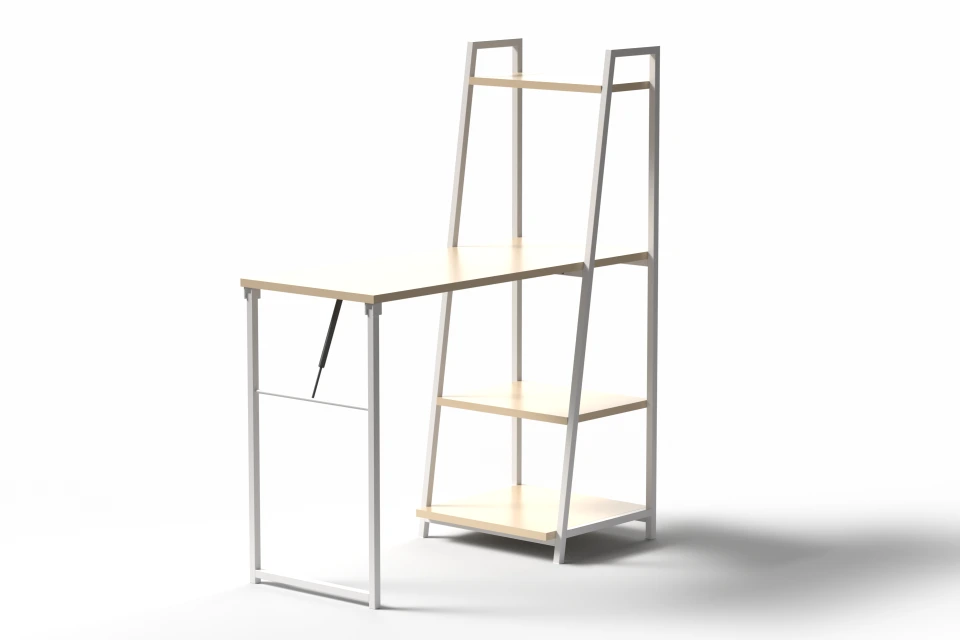

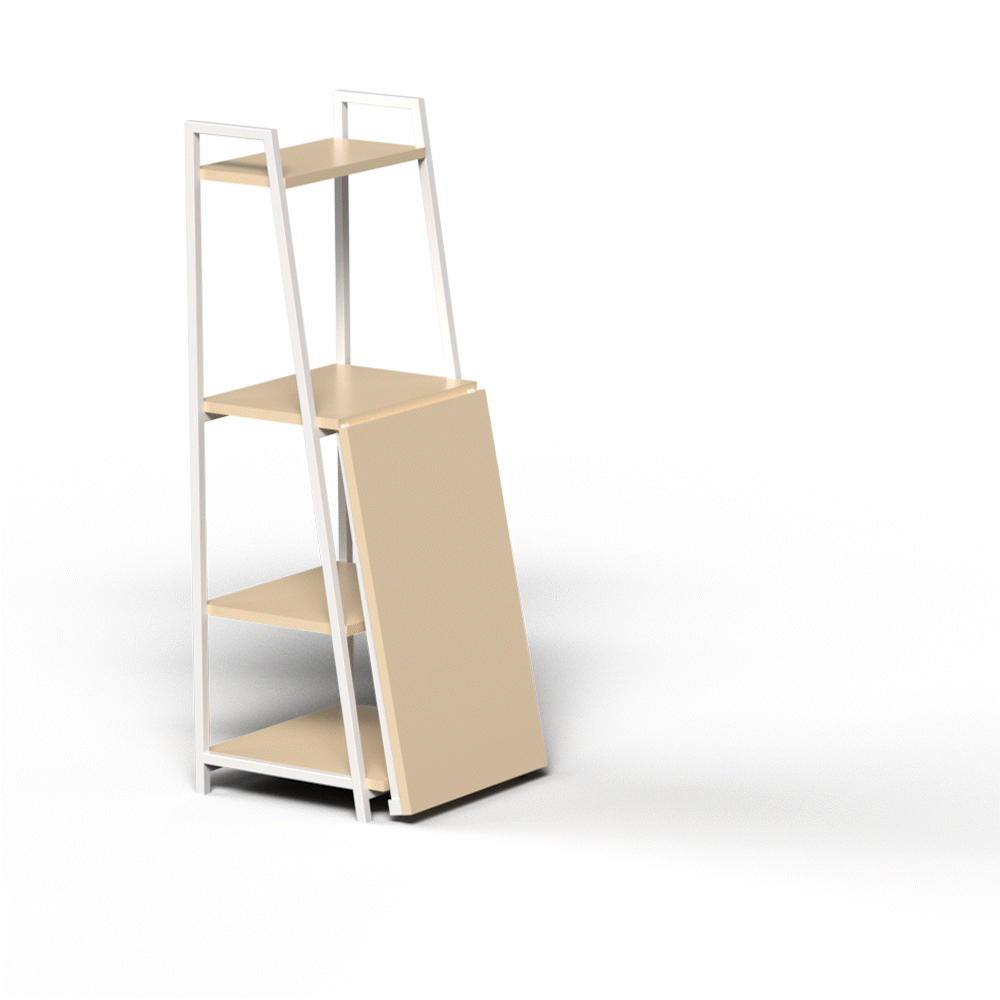

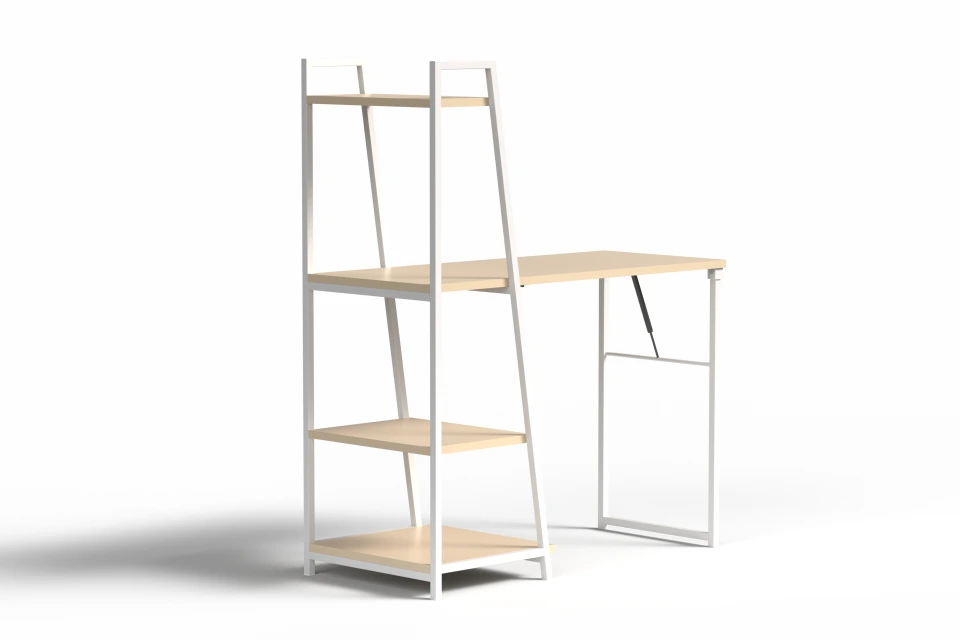

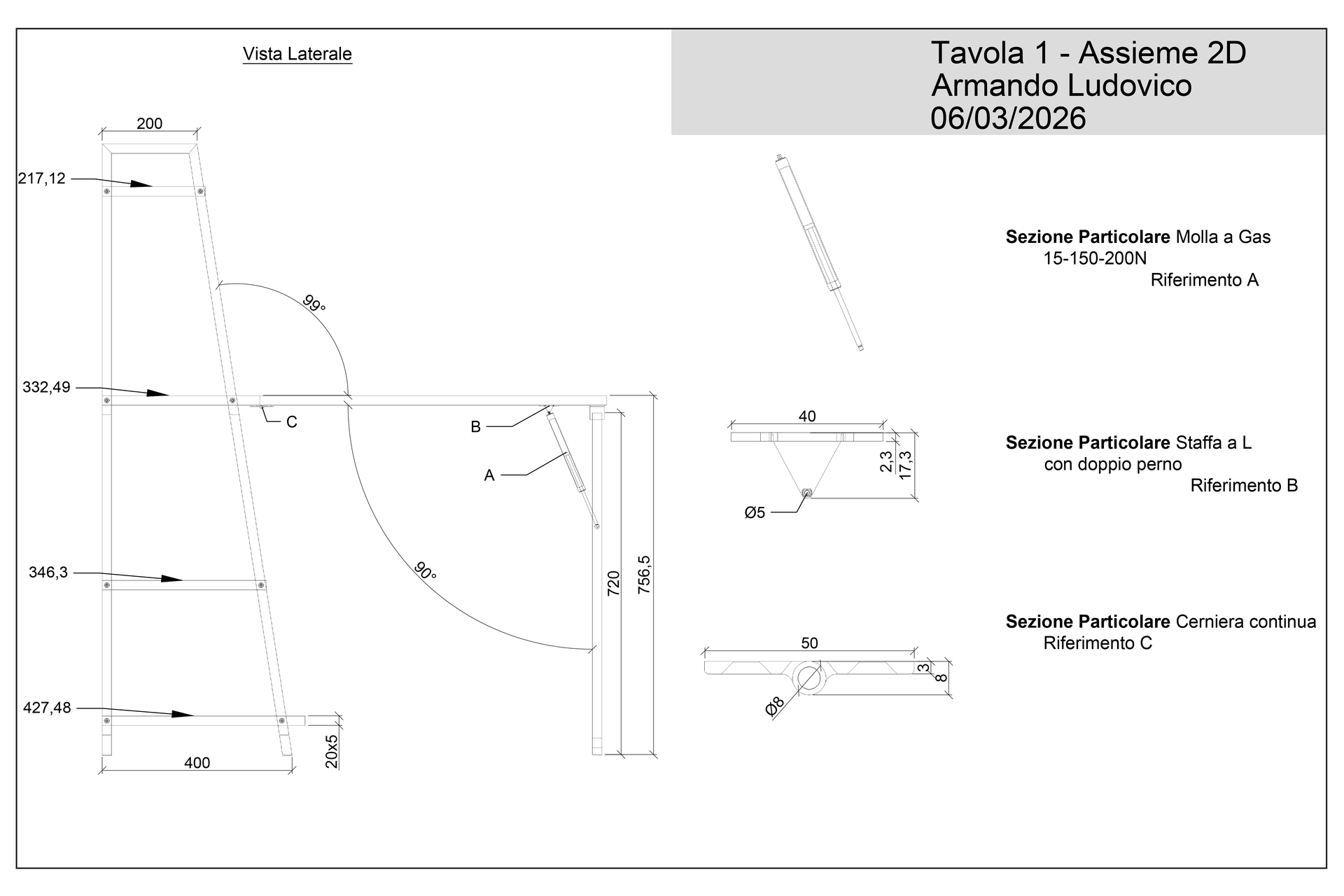

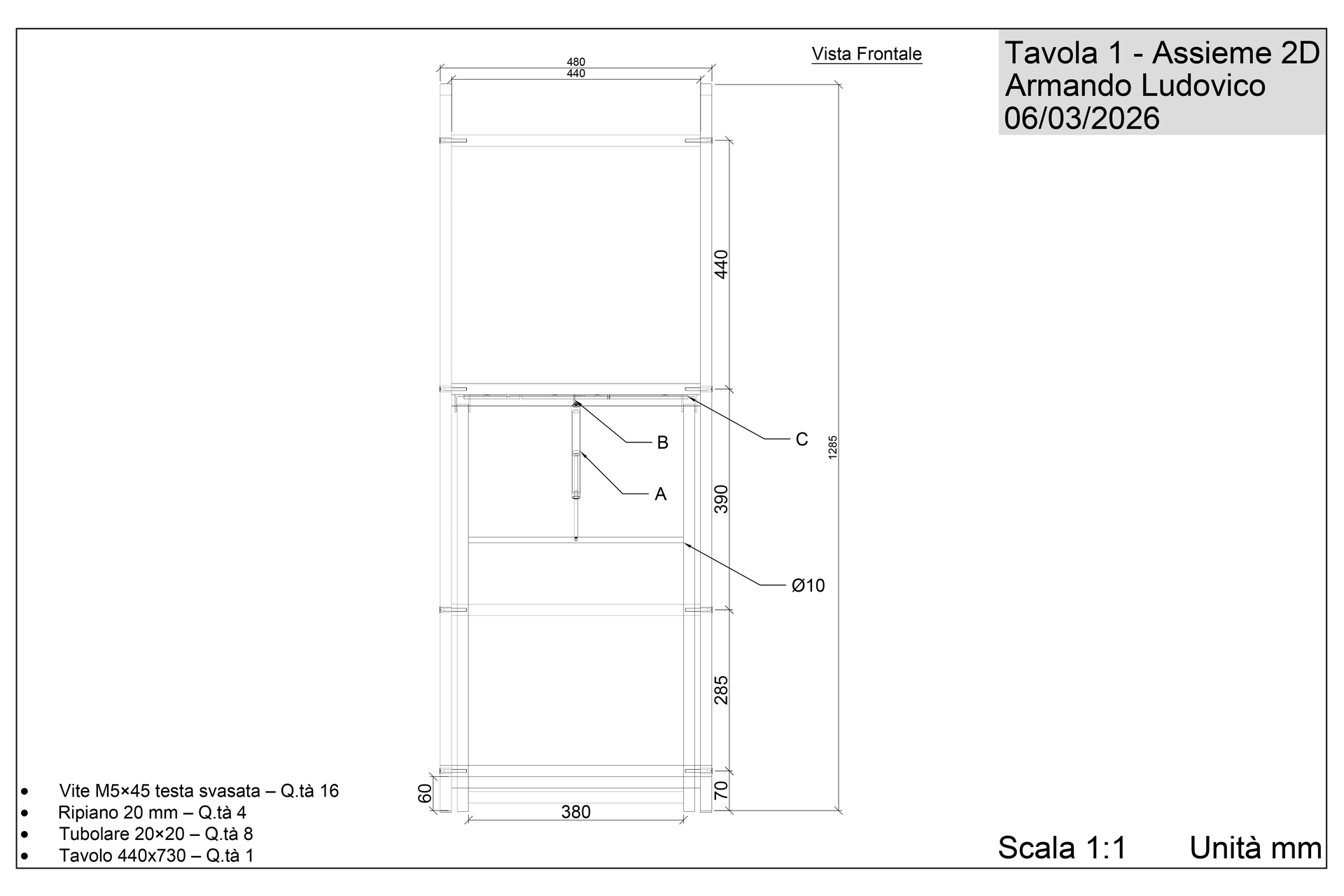

La modellazione 3D ha permesso di verificare la coerenza del sistema, simulare l’apertura e controllare le distanze utili. Le tavole 2D e i dettagli tecnici completano il lavoro, mostrando come il prodotto si articola e come ogni parte contribuisce alla trasformazione da struttura compatta a tavolo esteso.
Il risultato è un progetto che unisce analisi, precisione e comprensione funzionale, dimostrando la capacità di leggere un oggetto reale, scomporlo nei suoi principi e ricostruirlo in modo chiaro e professionale.
