Tavolo a Ribalta
Questo progetto nasce dall’analisi di un tavolo a ribalta commerciale, scelto come caso studio per approfondire il funzionamento dei sistemi di apertura verticale e la gestione degli ingombri in ambienti ridotti. L’obiettivo era comprendere come un mobile compatto possa trasformarsi in un piano di lavoro stabile e funzionale, mantenendo una struttura semplice e riproducibile.

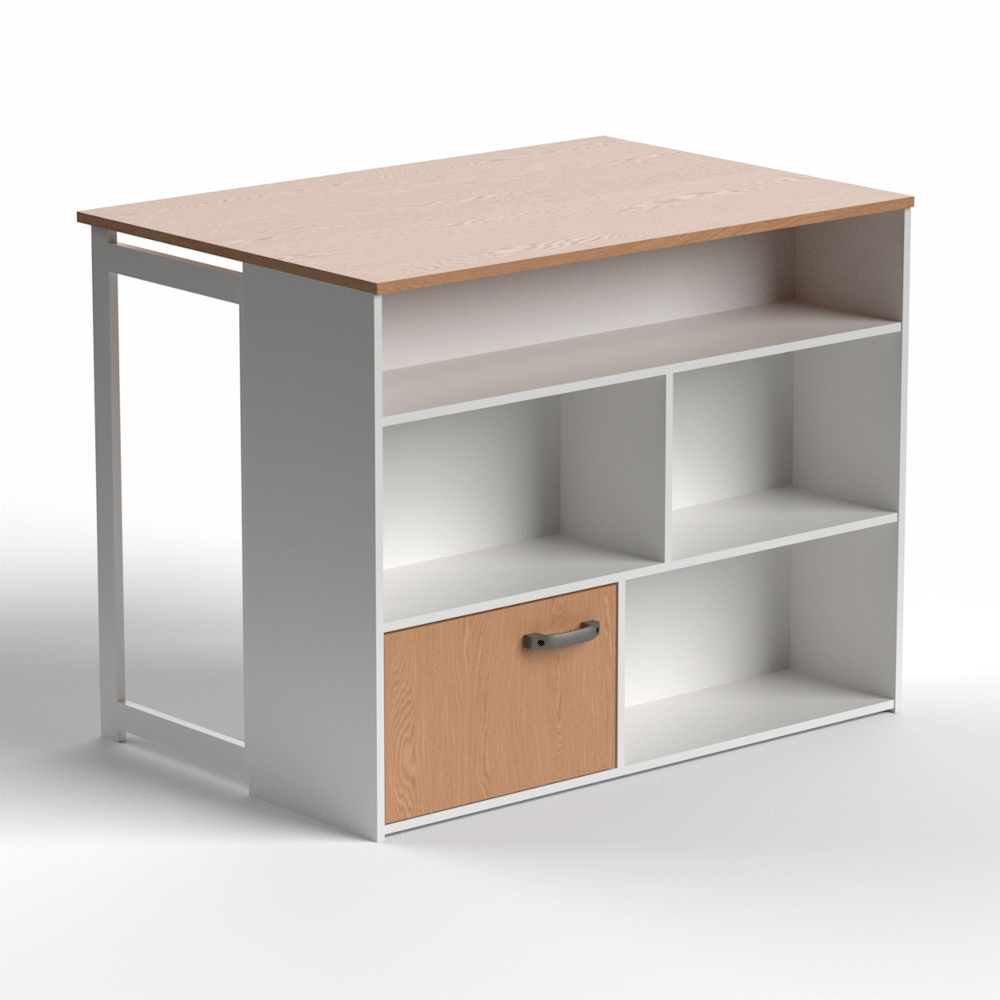

La prima fase ha riguardato il rilievo e la scomposizione del prodotto reale, osservando come il frontale si ribalti verso il basso e come i ripiani interni contribuiscano alla rigidità complessiva. Da qui è iniziata la ricostruzione CAD tramite reverse engineering.

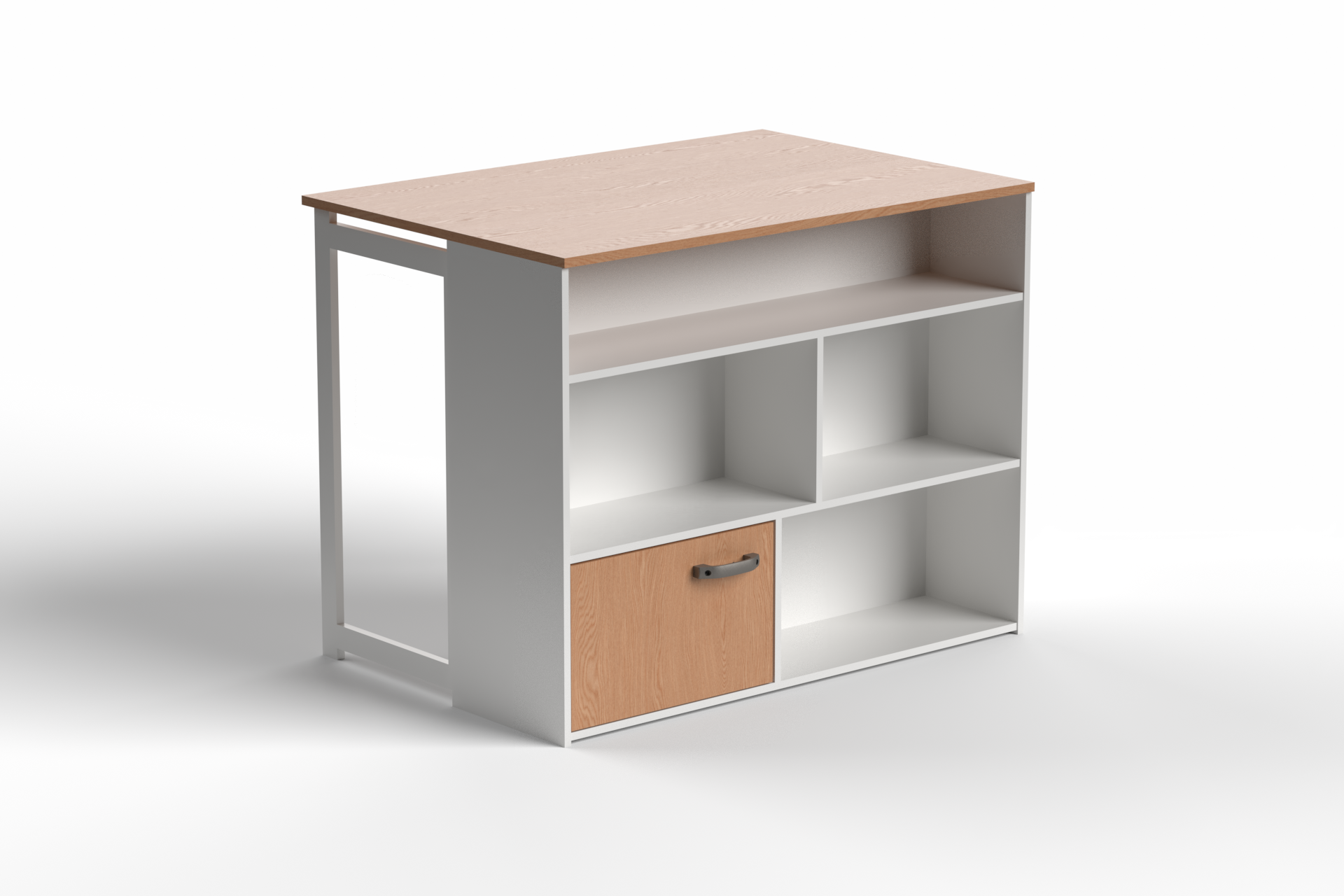

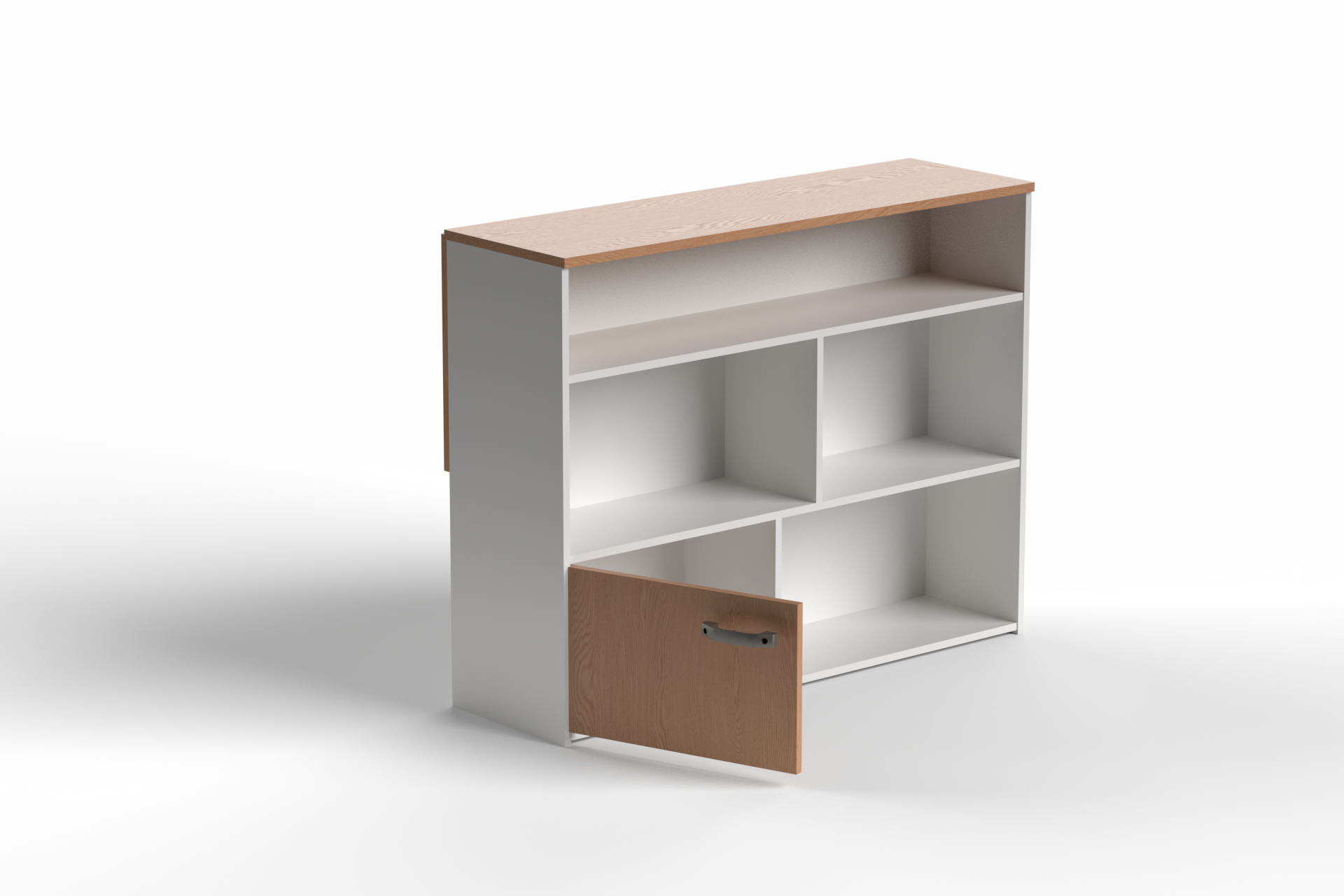

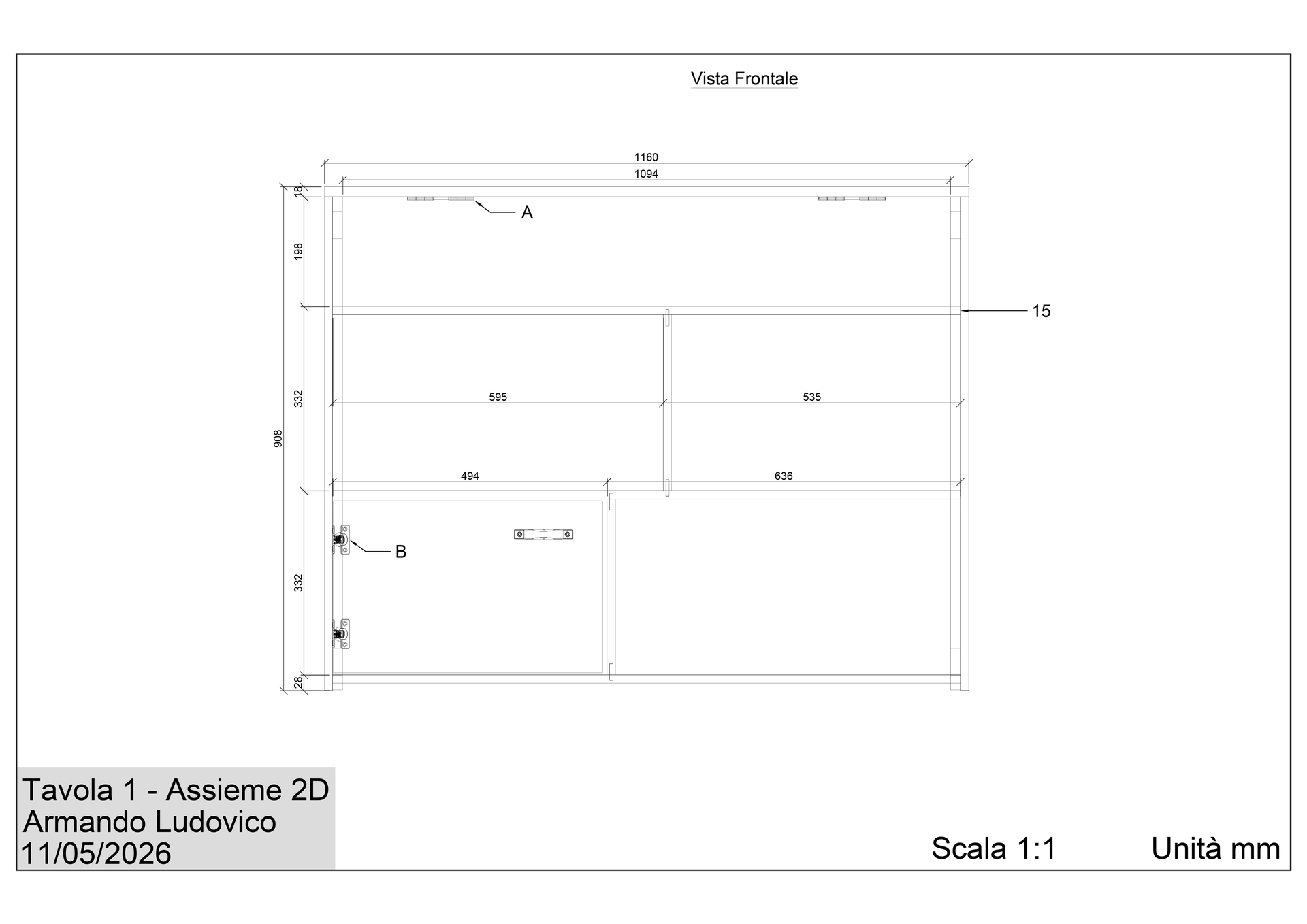

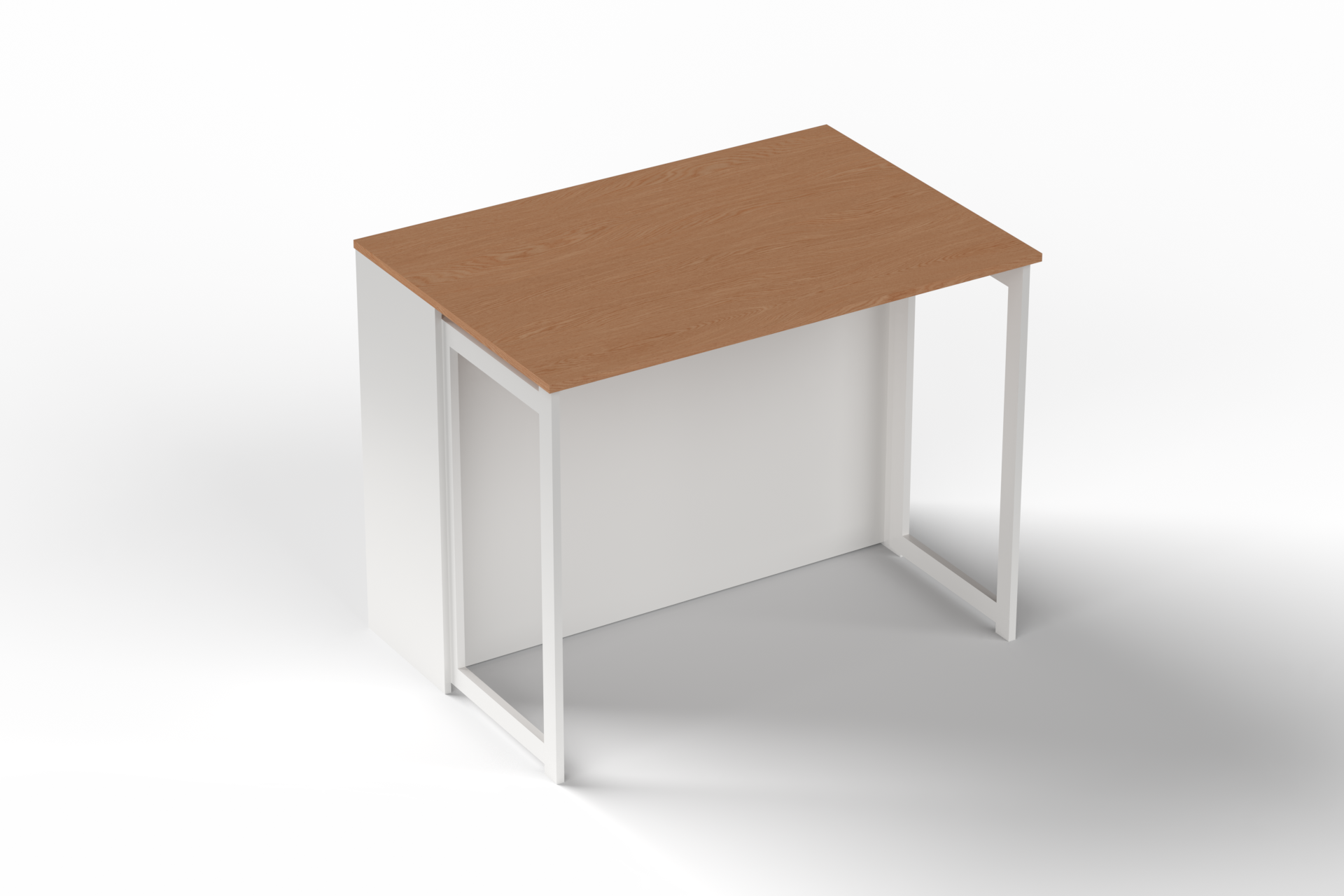

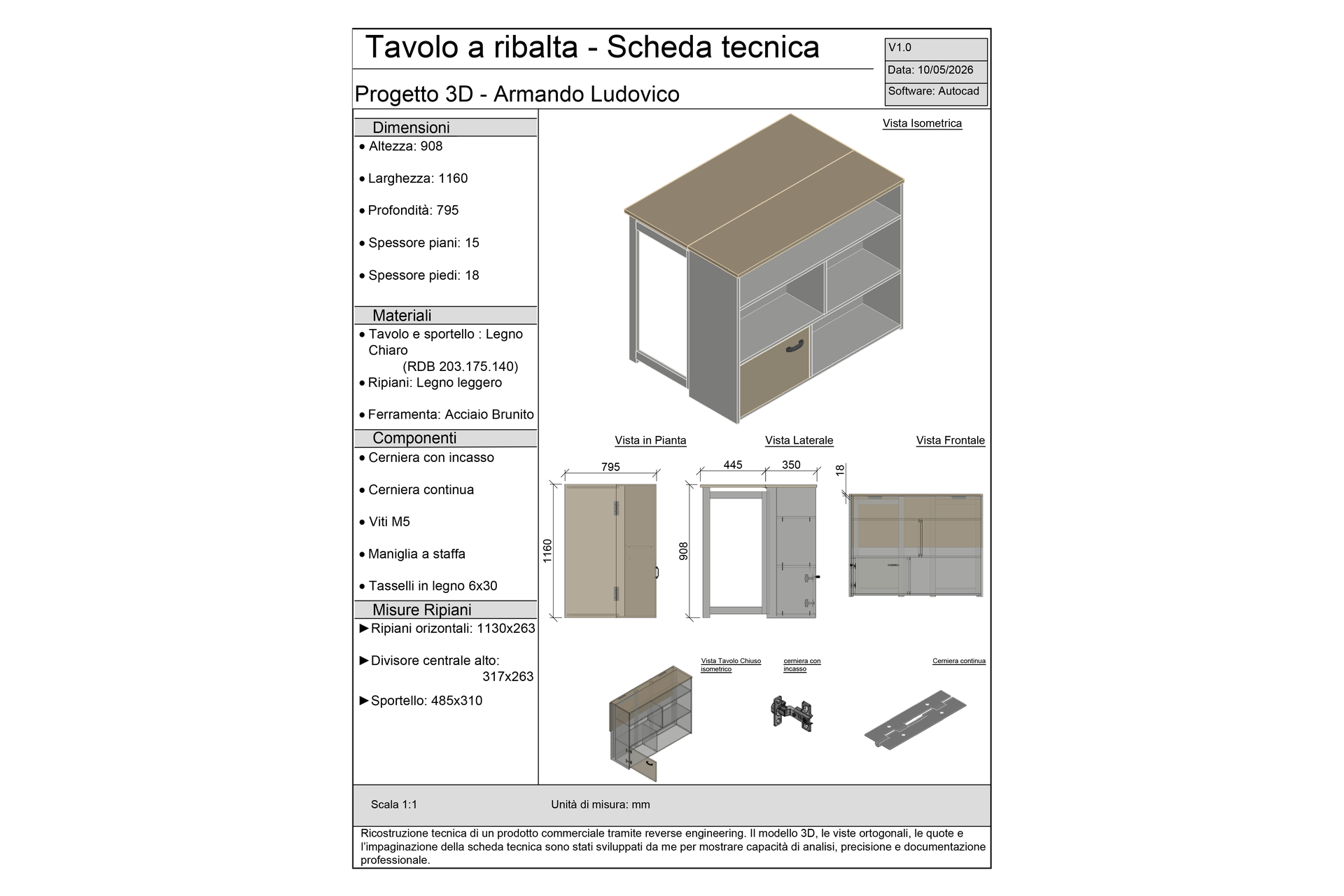

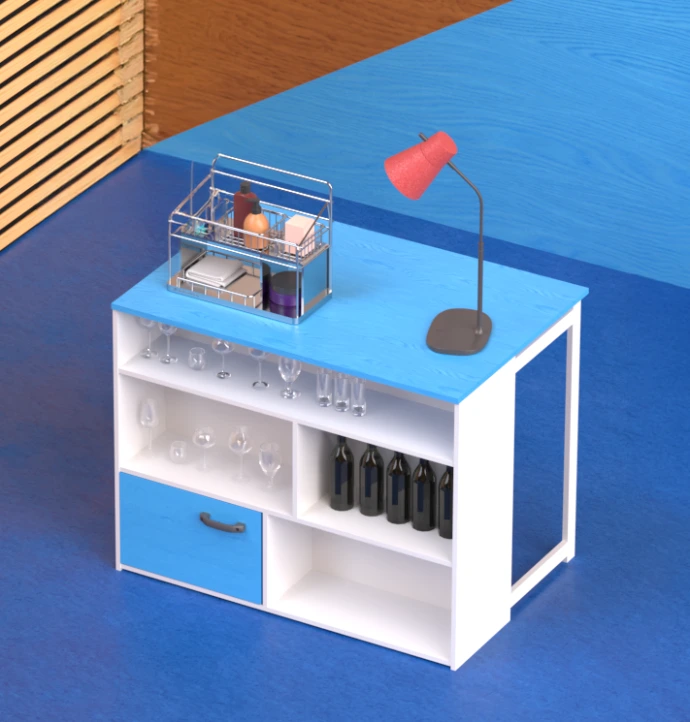

La modellazione 3D ha permesso di controllare le proporzioni (1160×908×795 mm), verificare l’ingombro del tavolo aperto e chiuso e assicurare la coerenza tra struttura, ripiani e meccanismi. Le tavole 2D completano il lavoro con viste ortogonali, sezioni e dettagli costruttivi che mostrano chiaramente la logica interna del mobile.

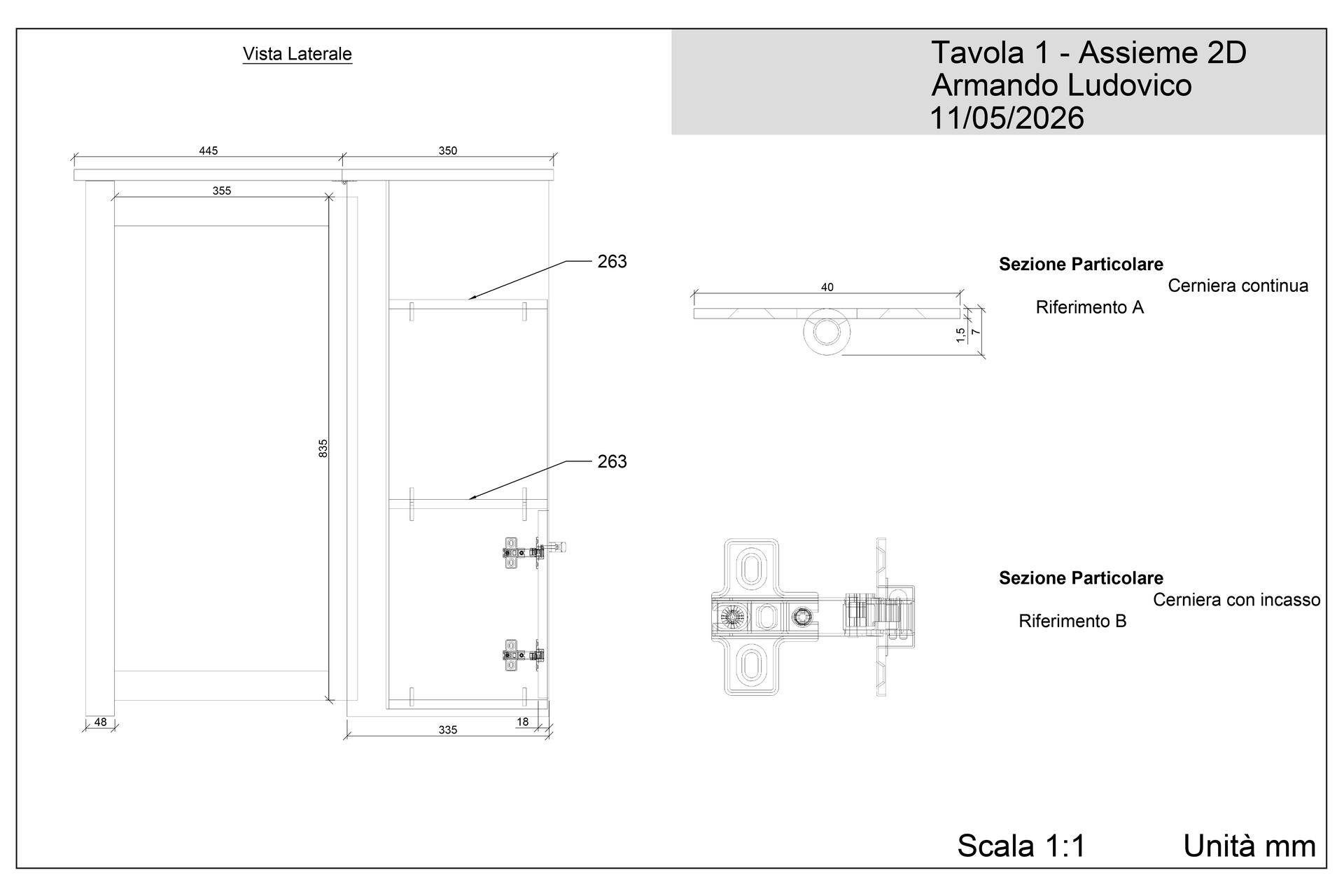

Il mobile è stato modellato con piani in legno chiaro (RDB 203.175.140), ripiani interni in legno leggero e ferramenta in acciaio brunito. Gli elementi funzionali principali — cerniera continua e cerniera con incasso — sono stati ricostruiti e verificati attraverso sezioni dedicate, per comprendere come guidano il movimento dello sportello e garantiscono stabilità una volta aperto.
Il risultato è un progetto che dimostra capacità di analisi, precisione e comprensione dei sistemi di apertura, trasformando un oggetto reale in una documentazione tecnica chiara, leggibile e professionale.
