Espositore da Banco
Questo progetto nasce dall’esigenza di sviluppare un espositore compatto, resistente e facilmente producibile per l’ambito retail. A differenza dei tavoli — ricostruiti tramite reverse engineering — qui il lavoro è interamente progettuale: l’obiettivo era definire una struttura in filo metallico che fosse leggera, economica da produrre e capace di valorizzare piccoli prodotti da banco.
La progettazione è partita dalla definizione dei volumi utili e dalla suddivisione dei ripiani, per garantire una buona visibilità frontale e laterale. Da qui è stata sviluppata la struttura portante in tubolare d’acciaio, con diametri differenziati (Ø3, Ø5, Ø6, Ø7, Ø8) in base alla funzione:
Fili più sottili
per le ceste e gli elementi secondari.
Diametri maggiori
per laterali, schienali e base.
Lamiera
per i piani d’appoggio.

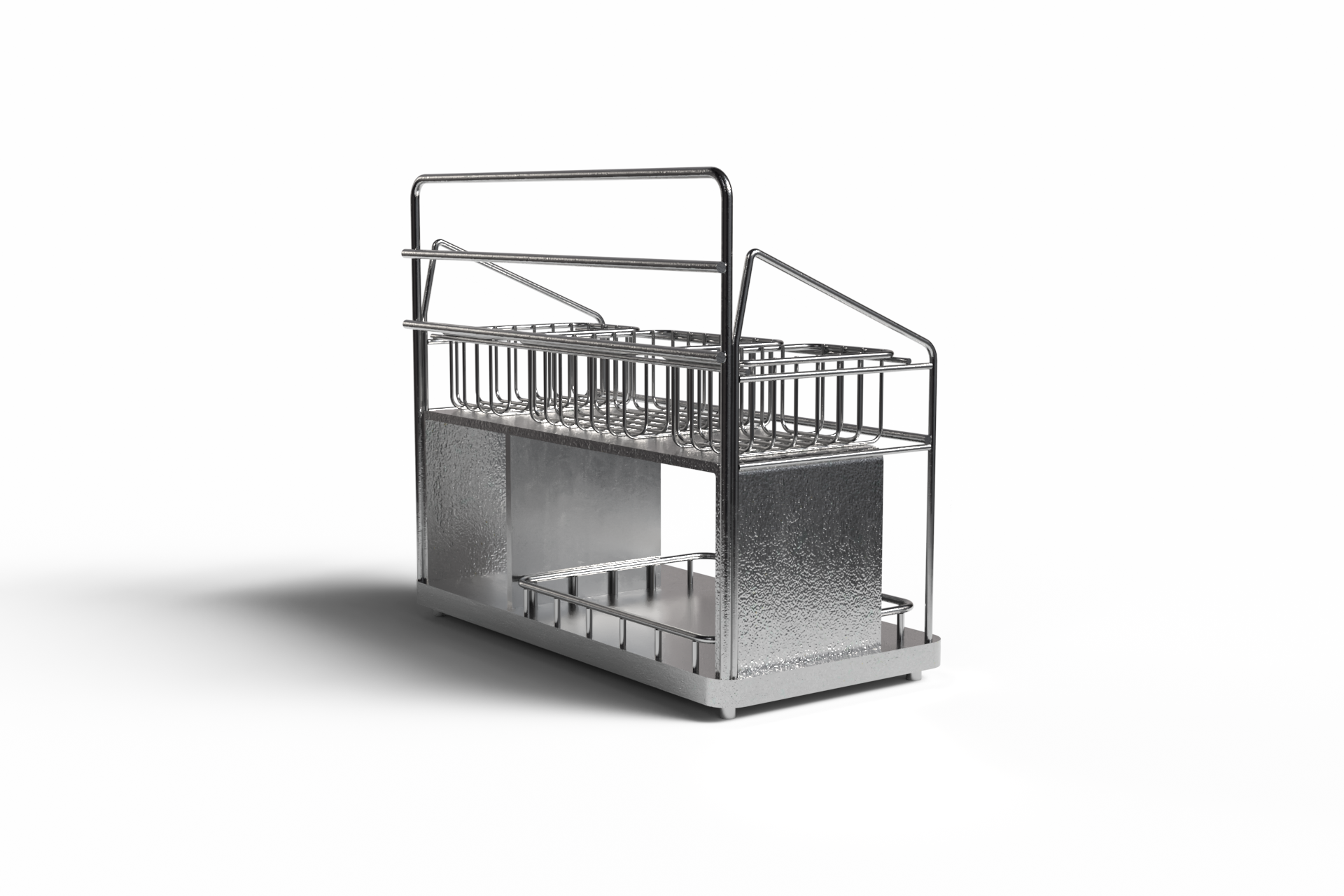

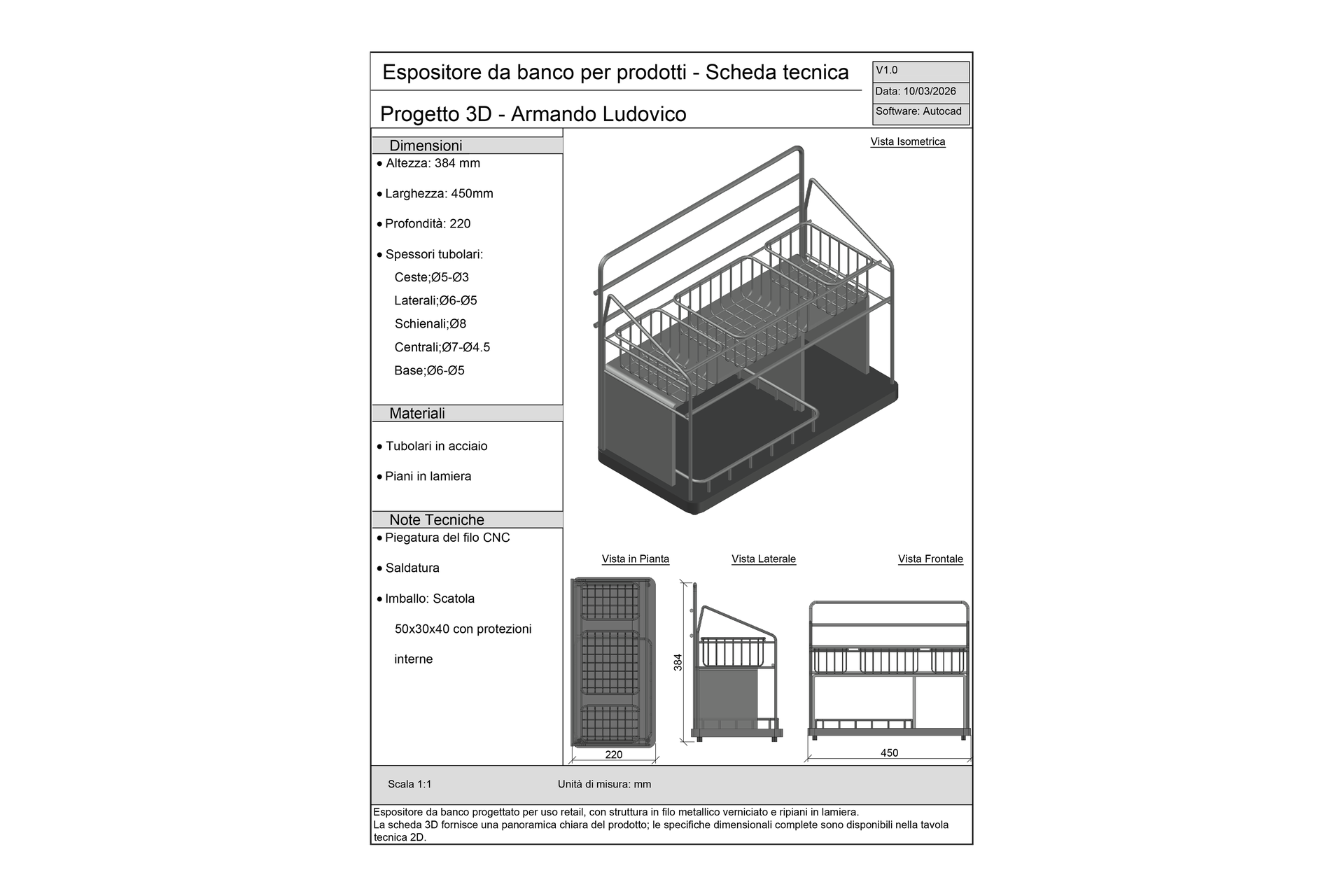

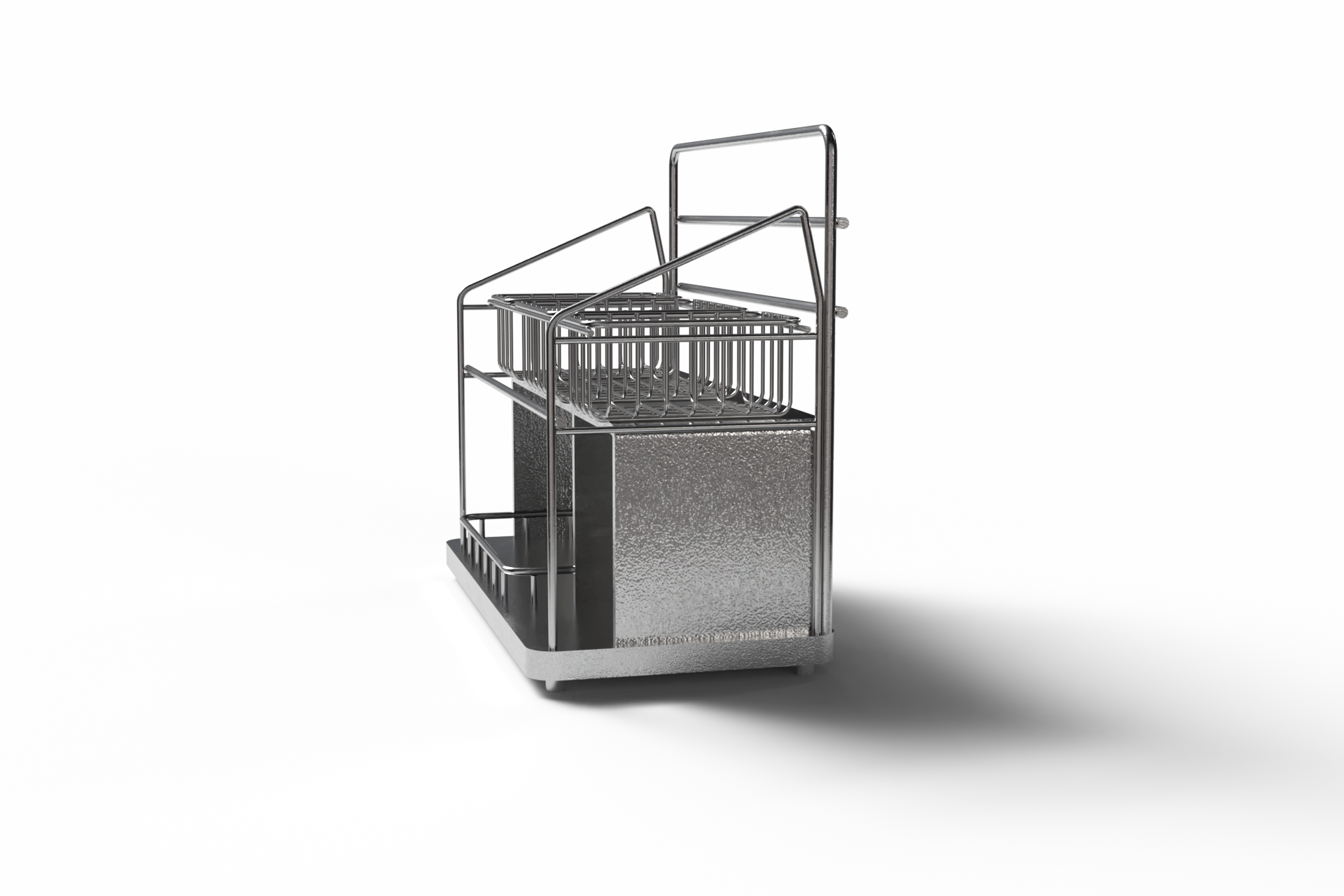

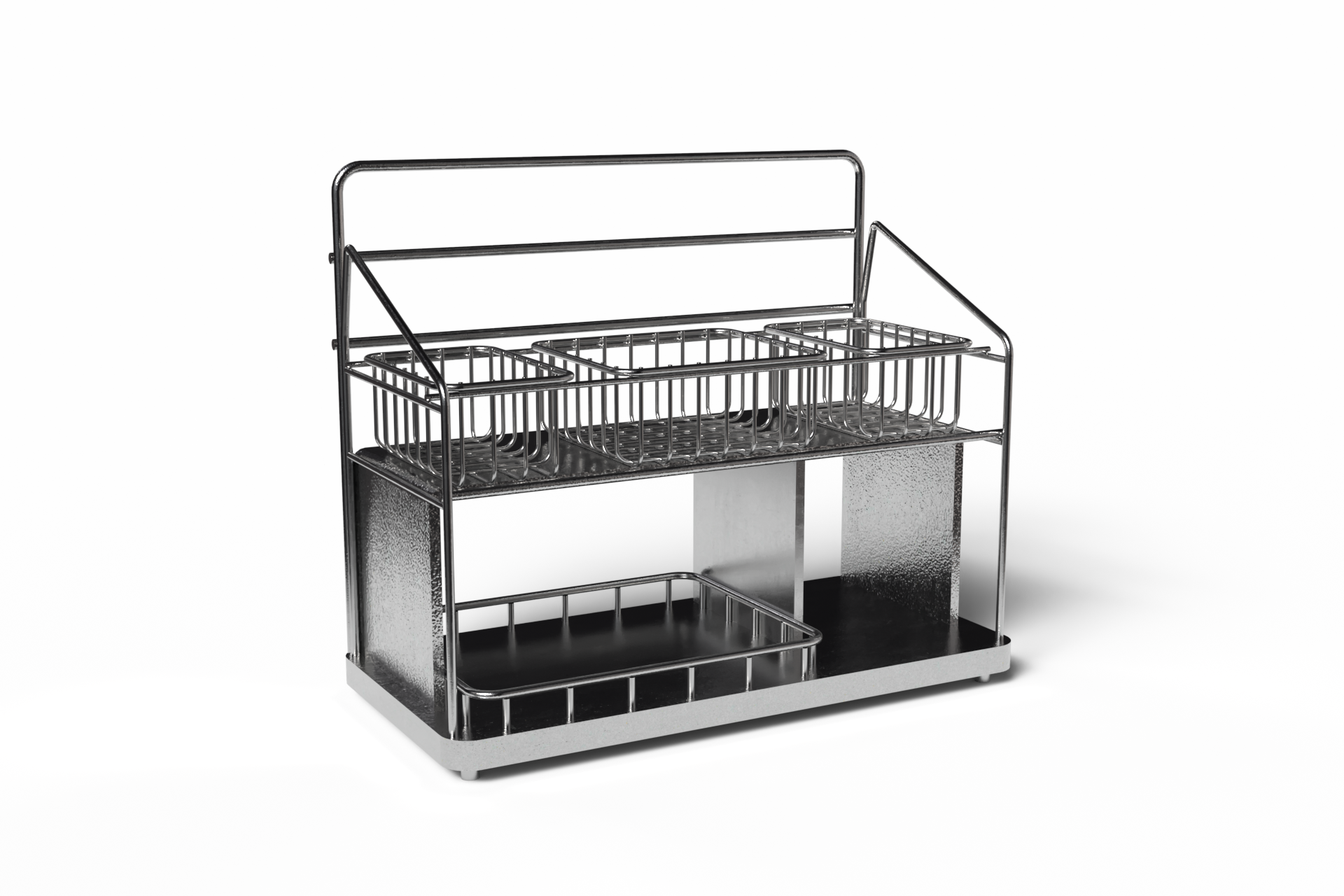

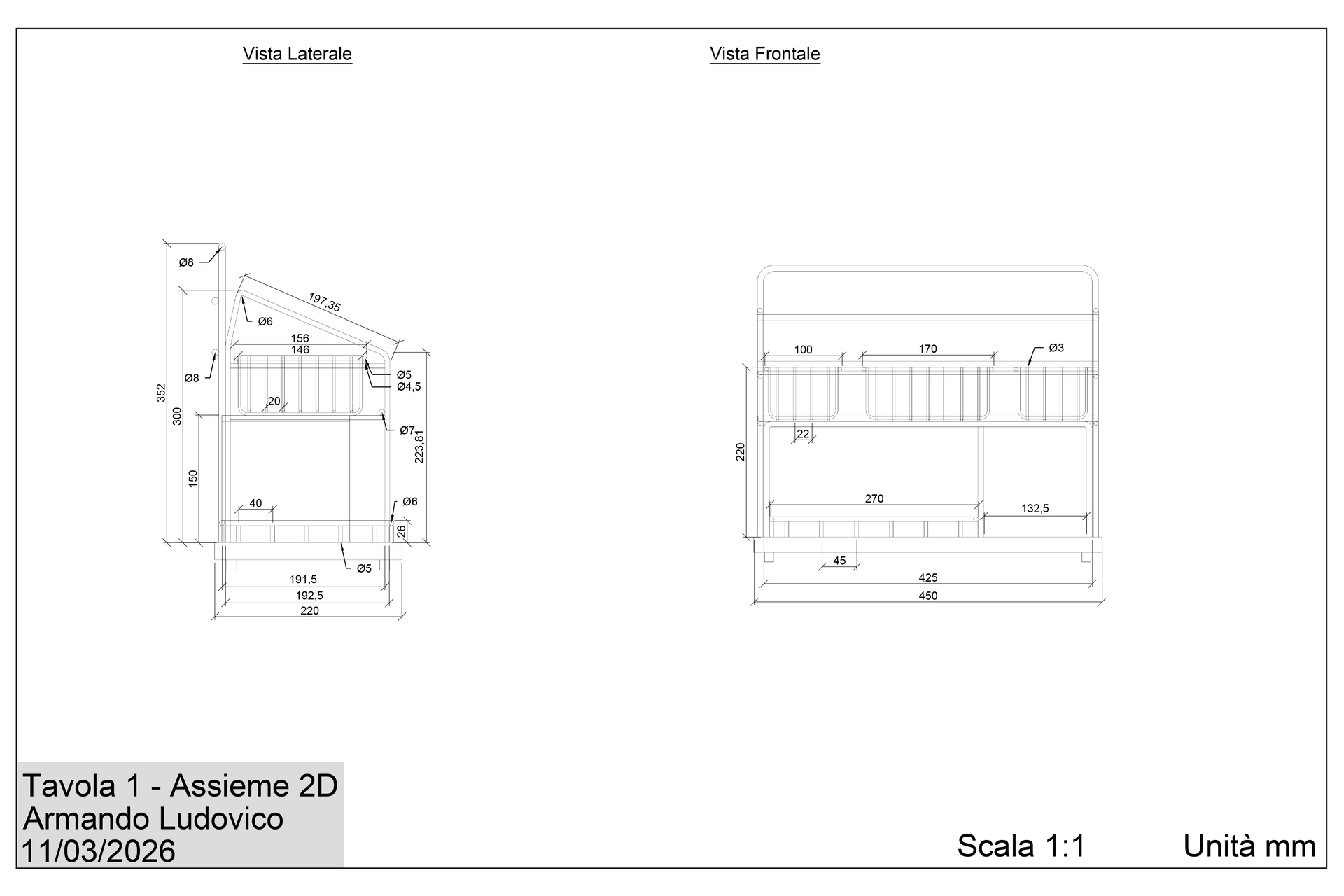

Il modello 3D ha permesso di verificare proporzioni e stabilità (450×220×384 mm), mentre le tavole 2D hanno definito con precisione piegature, raggi e lunghezze dei singoli elementi. Le note tecniche riportano i processi produttivi previsti — piegatura CNC del filo, saldatura e imballo dedicato — per garantire un prodotto realmente industrializzabile.
Il risultato è un espositore essenziale ma curato, progettato con attenzione alla produzione e alla funzionalità, che dimostra capacità di sviluppare un prodotto completo: dalla geometria alla logica costruttiva, fino alla presentazione tecnica finale.
Il risultato è un espositore essenziale ma curato, progettato con attenzione alla produzione e alla funzionalità, che dimostra capacità di sviluppare un prodotto completo: dalla geometria alla logica costruttiva, fino alla presentazione tecnica finale.
