Espositore da Terra
Questo progetto nasce dall’esigenza di creare un espositore verticale capace di contenere molti prodotti in poco spazio, mantenendo al tempo stesso una struttura leggera, stabile e facilmente producibile. A differenza dei lavori di reverse engineering, qui il processo è interamente progettuale: l’obiettivo era definire un prodotto da retail che fosse solido, economico da realizzare e coerente con l’identità visiva dello studio.
La progettazione è partita dalla definizione dell’ingombro complessivo (450×450×1712 mm) e dalla suddivisione dei livelli espositivi, per garantire una buona visibilità frontale e una distribuzione equilibrata dei pesi. Da qui è stata sviluppata la struttura portante in tubolare d’acciaio Ø8, con cestelli in filo metallico più sottile (Ø5–Ø4), ottimizzando diametri e sezioni in base alla funzione di ogni elemento.

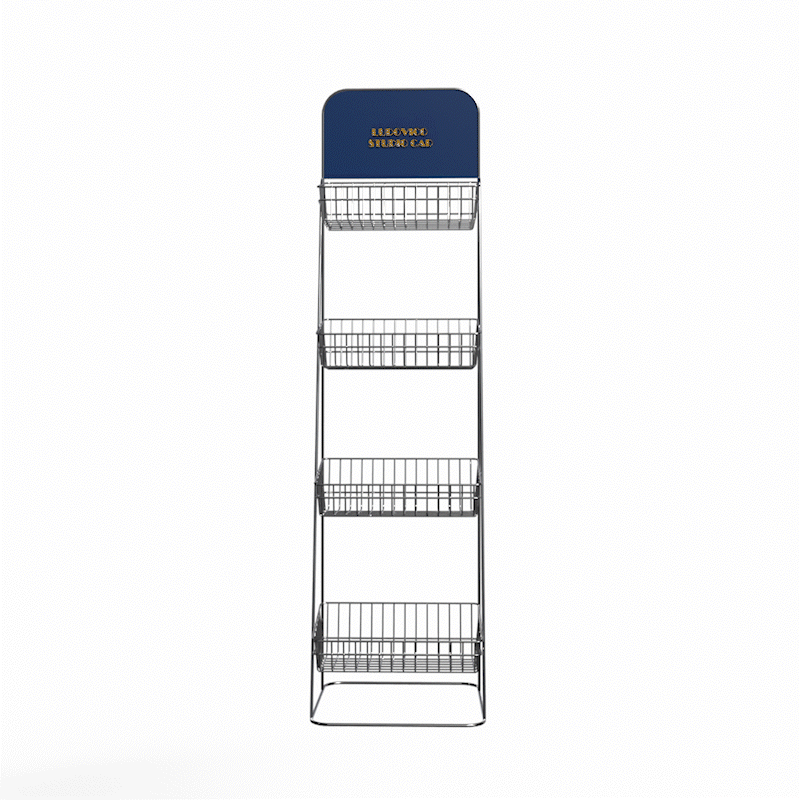

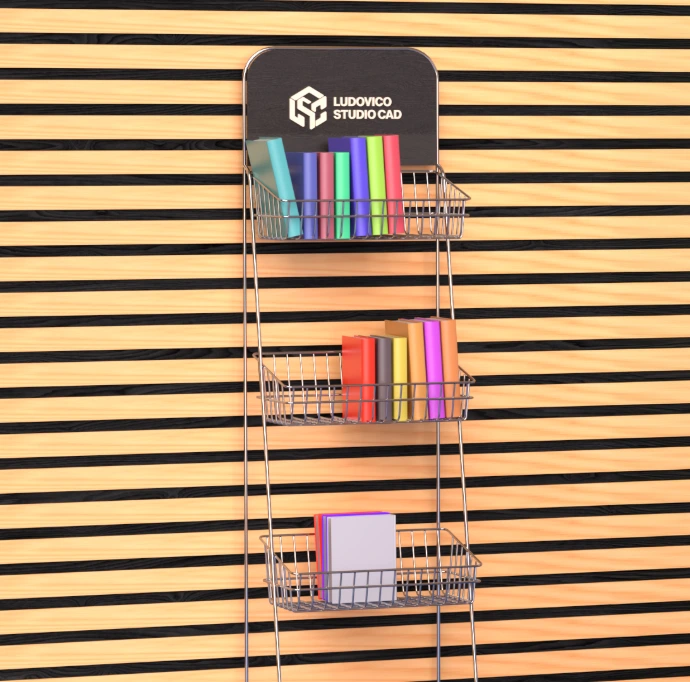

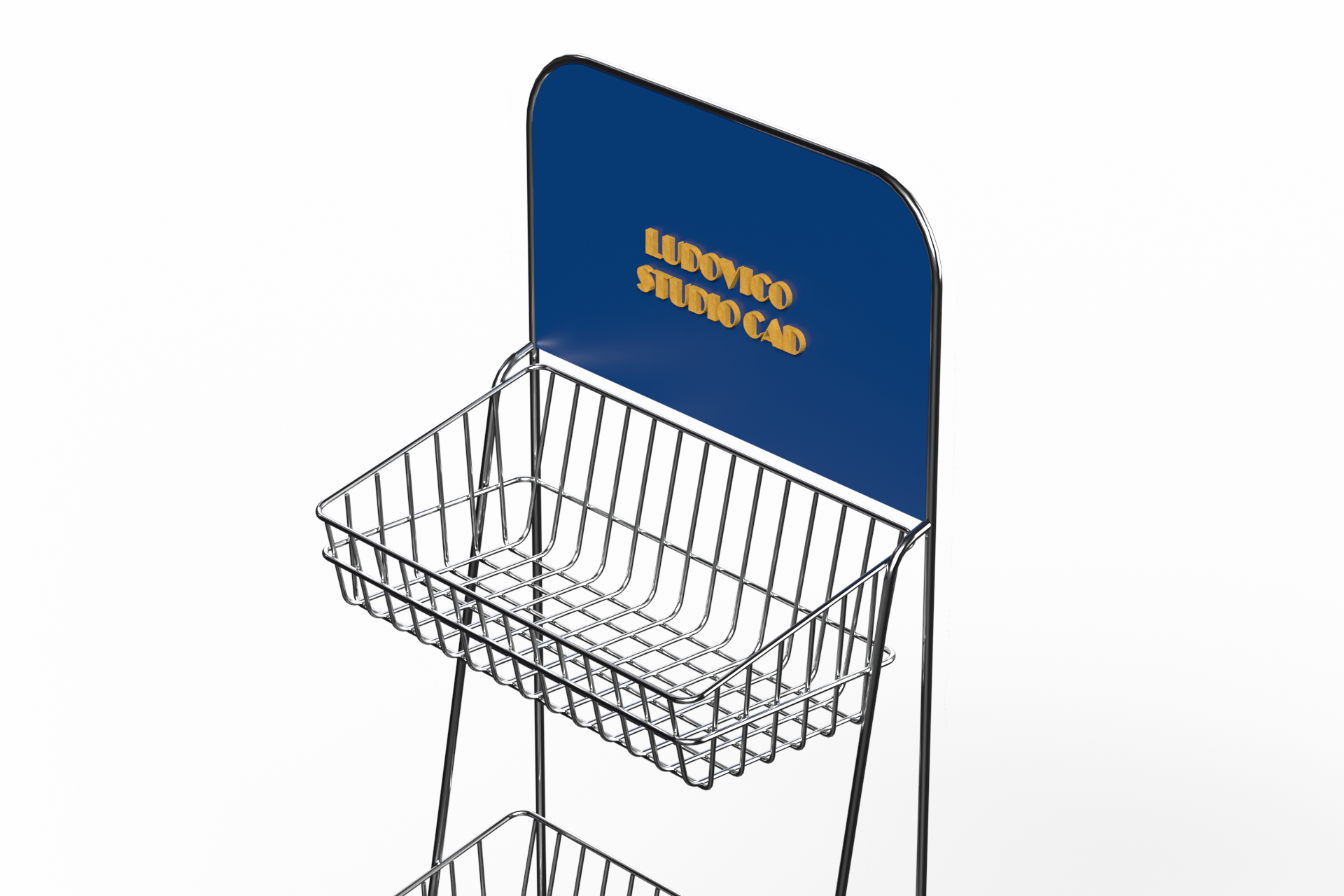

La presenza del logo LUDOVICO STUDIO CAD sulla parte frontale aggiunge riconoscibilità e rafforza l’identità del progetto, trasformando l’espositore in un elemento comunicativo oltre che funzionale.

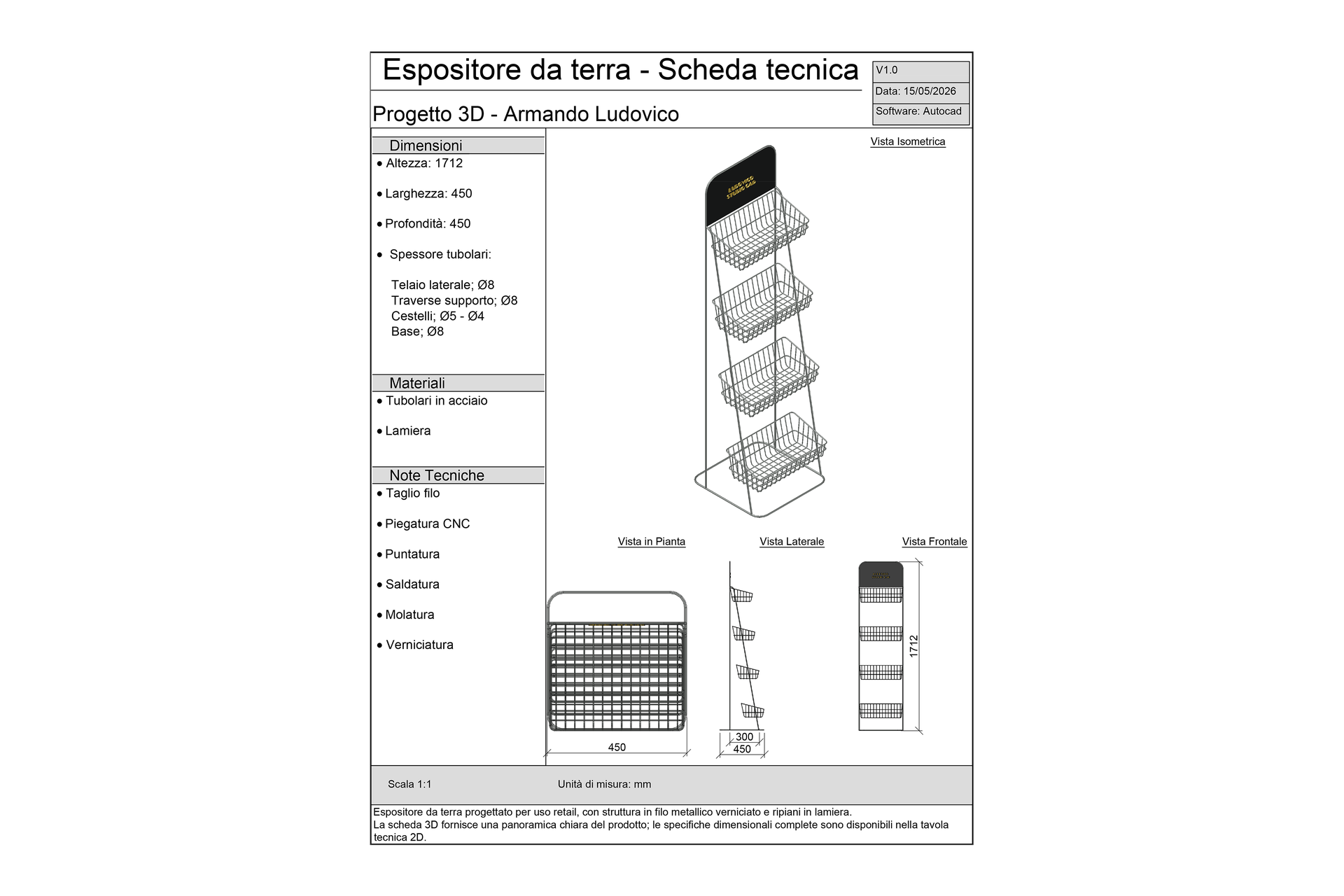

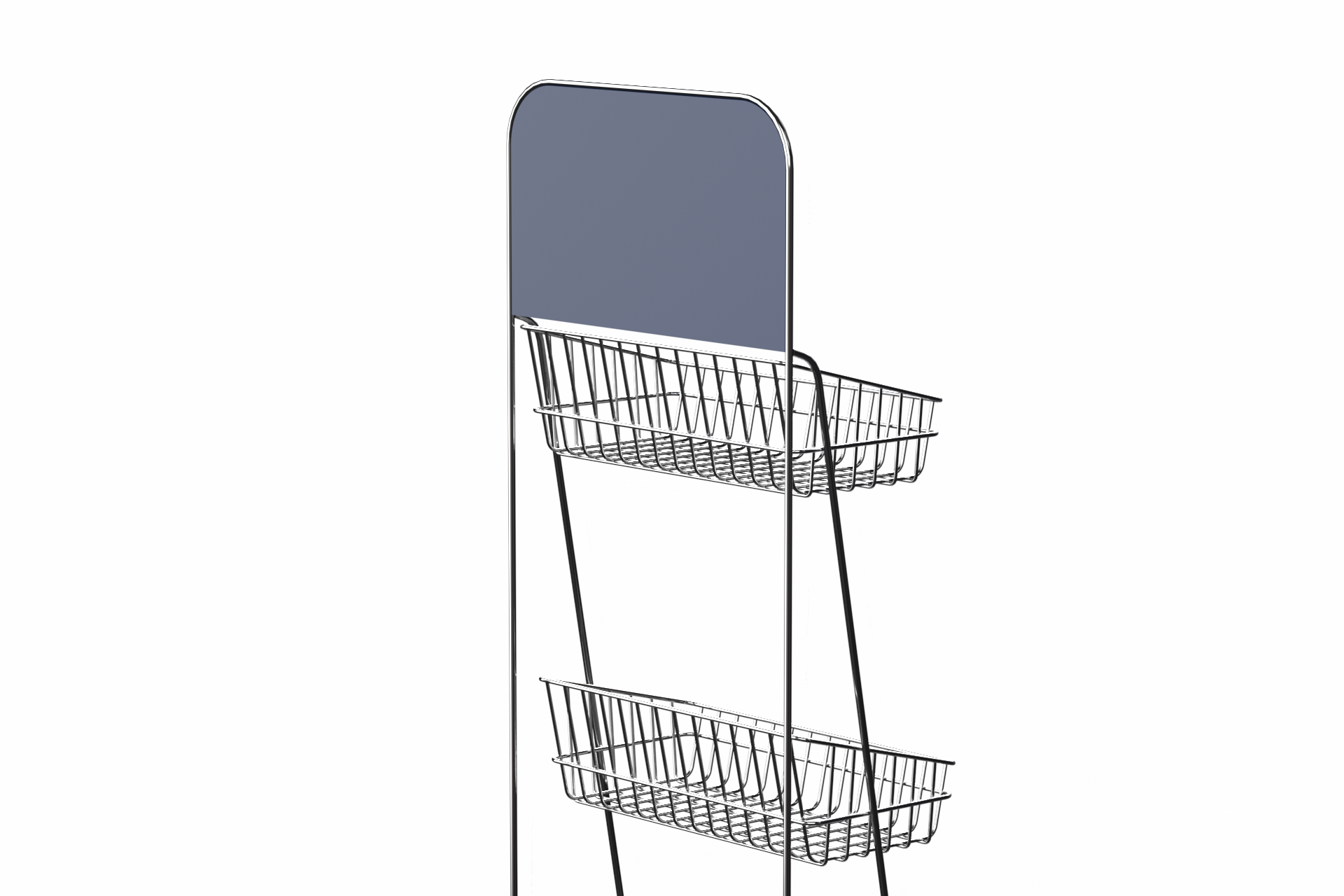

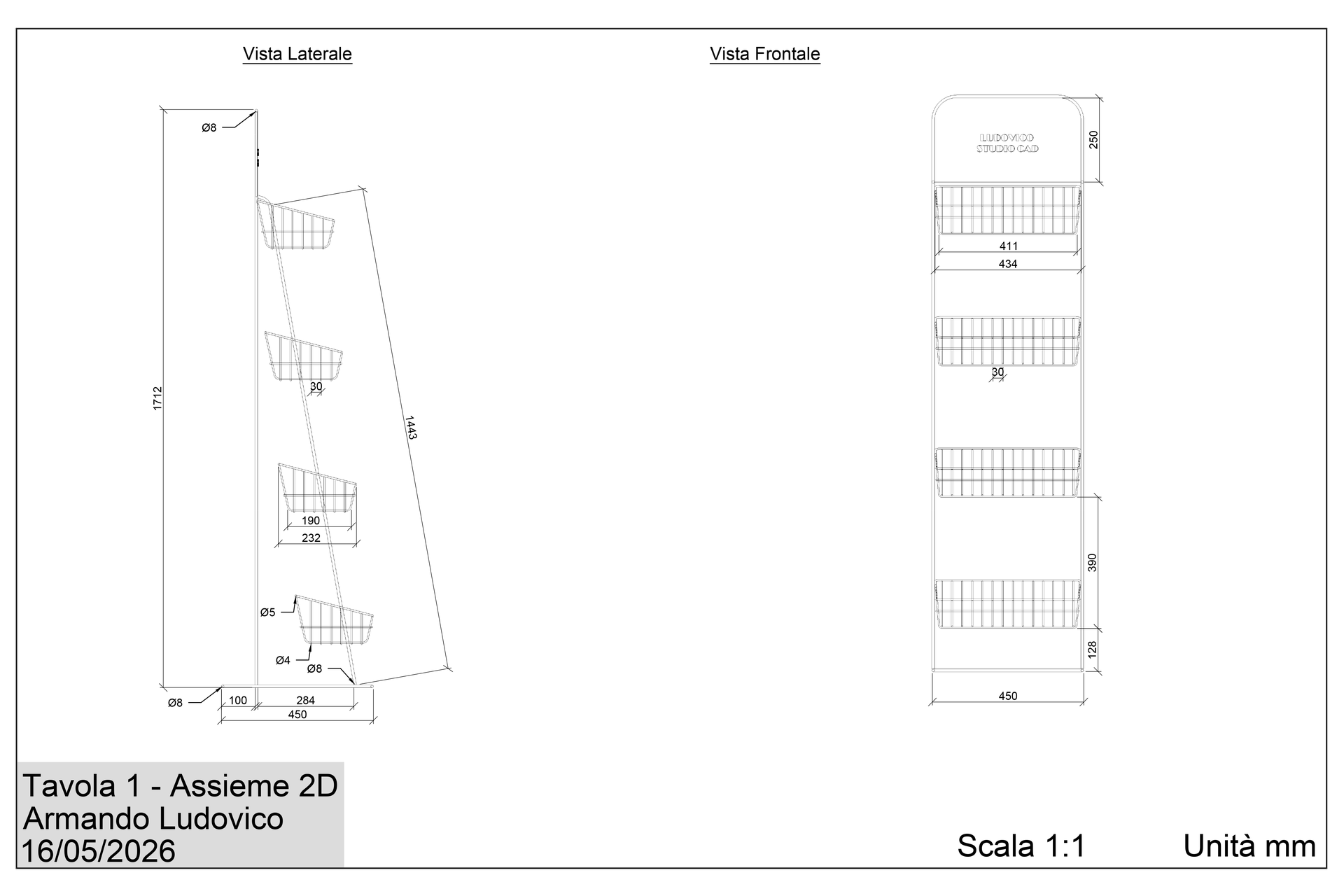

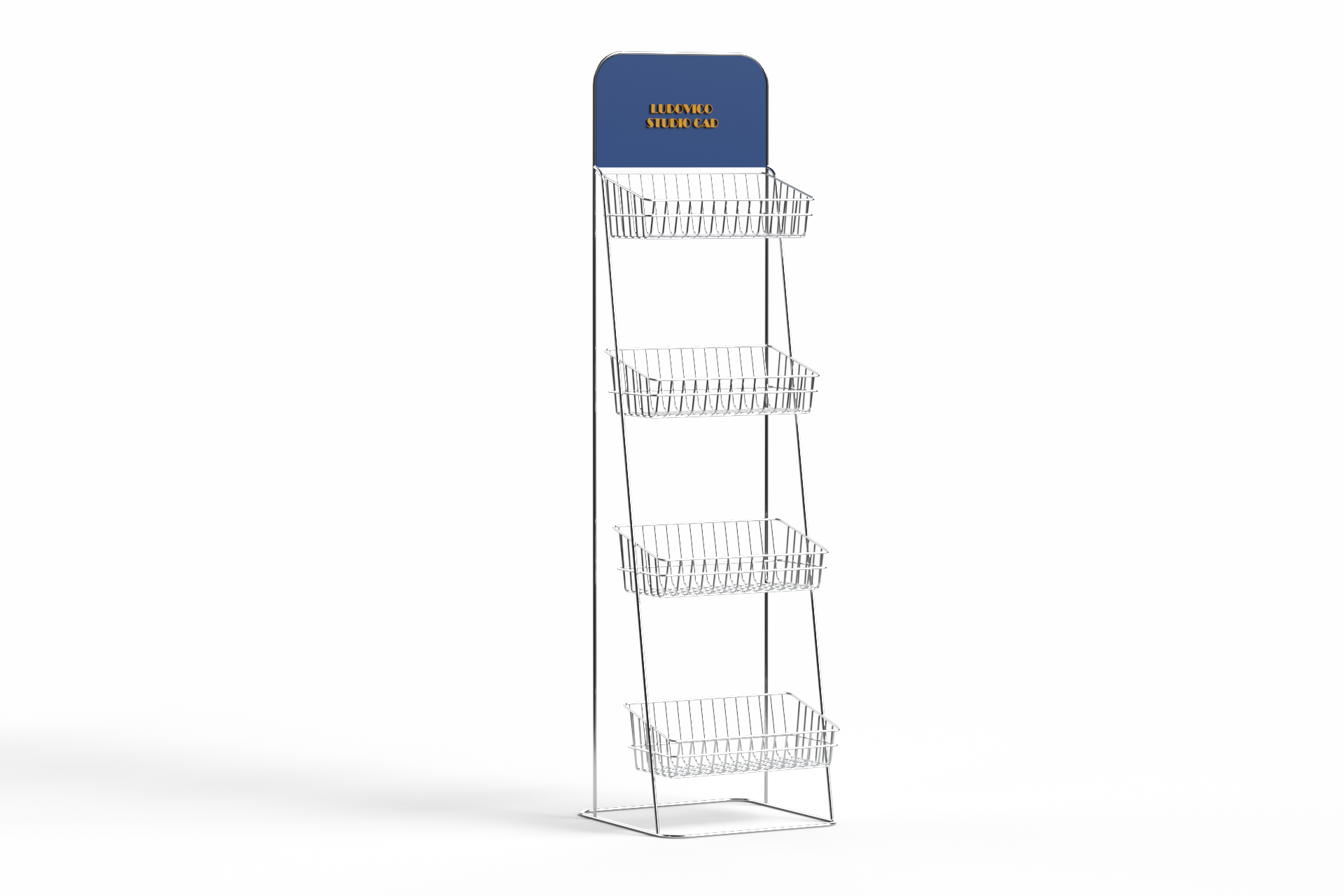

Il modello 3D ha permesso di verificare proporzioni, stabilità e capacità espositiva, mentre le tavole 2D hanno definito con precisione piegature, lunghezze e punti di saldatura. Le note tecniche riportano l’intero processo produttivo previsto — taglio filo, piegatura CNC, puntatura, saldatura, molatura e verniciatura — per garantire un prodotto realmente industrializzabile.
Il risultato è un prodotto completo, progettato con attenzione alla produzione, alla modularità e alla resa estetica, che dimostra capacità di sviluppare un oggetto reale dalla logica strutturale fino alla presentazione tecnica finale.
